PVP溶液的黏度与PVP的分子量、溶剂种类、溶液浓度、pH值、温度等因素有关。PVP水溶液和PVP乙醇溶液的黏度随着PVP浓度的增加而增大，而且两者之间的有着近乎线性的关系。对于PVP水溶液来说，随着分子量的增加，溶液黏度也越大，PVP醇溶液也有着相似的情况。不同分子量的PVP在乙醇及异丙醇中的黏度关系如表7.1。

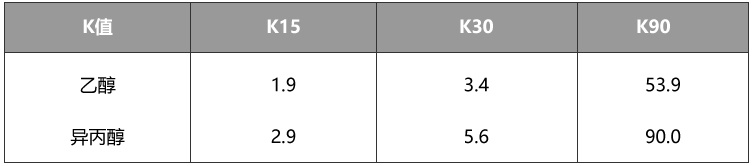

表7.1 不同分子量PVP在醇中的黏度关系（mPa·s）

注：溶液中PVP的浓度为5%。

不论在水中，还是在乙醇或异丙醇中，K值在30以内时，PVP溶液黏度随K值变化的幅度不太大，但当K值达到90时，PVP溶液的黏度随K值的变化幅度增大。PVP在其他有机溶剂中的黏度变化范围较大，一些溶剂溶解PVP-K30后的黏度值如表7.2所示。

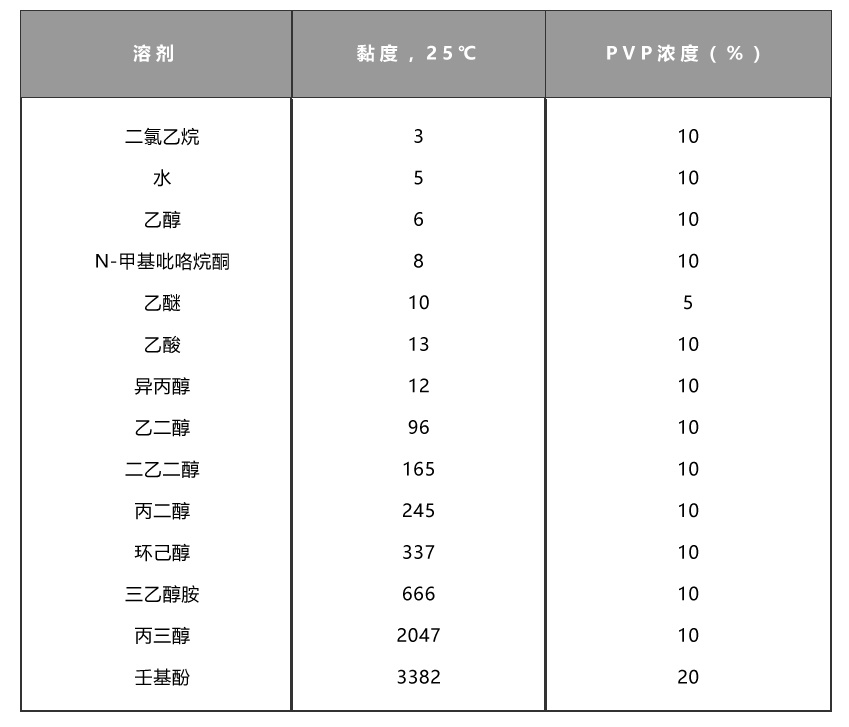

               表7.2 PVP-K30在不同溶剂中的黏度（mPa·s）

PVP溶液的黏度除了与PVP分子量、PVP浓度及溶剂种类有关外，受温度的影响也很明显，PVP溶液的黏度随温度的变化关系如图7.1。

图 7.1 PVP-K30水溶液黏度与温度的关系

从图7.1中可以看出，不同浓度的PVP-K30水溶液的黏度随温度的变化关系，基本一致，呈直线状，直线斜率为负数，说明不论浓度大小，PVP-K30水溶液的黏度都随温度的升高而下降，而且溶液黏度随温度变化减低的速率不受浓度的影响。PVP水溶液的黏度随温度的升高而降低，原因在于，温度升高，分子运动更加剧烈，分子间的剪切力增大，溶液的流动性增加，从宏观上表现出来就是溶液的黏度下降。PVP其他K值水溶液也有类似的情况，如表7.3示，PVP-K90的水溶液黏度随温度的变化，只是由于分子量的增大，会不同程度的受结构黏度的影响，故而表中的数据有一定的偏差。

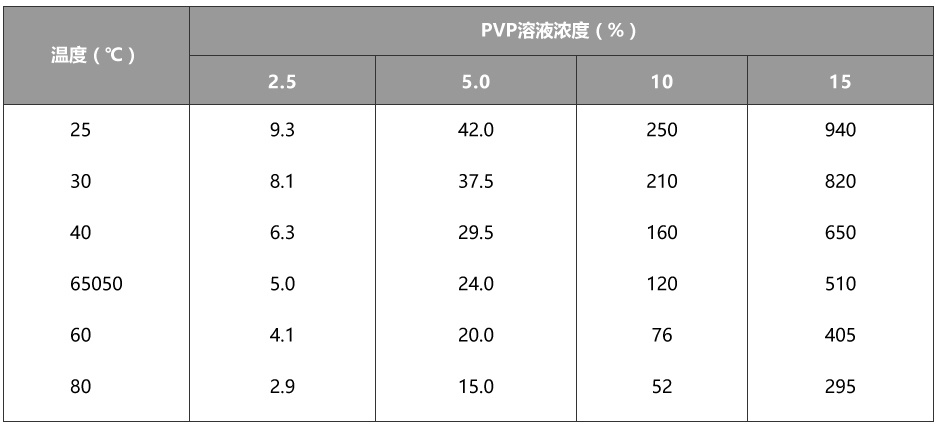

表7.3 PVP-K90水溶液黏度与温度的关系（mPa·s）

一般情况下，pH值对PVP溶液的黏度无显著影响，但在强酸性或者强碱性的情况下pH值对PVP溶液黏度有较大的影响。浓盐酸中，PVP溶液的黏度会明显的增大，而高浓度的强碱则会是溶液中溶解的PVP沉淀出来。pH值对PVP黏度的影响见表7.4。

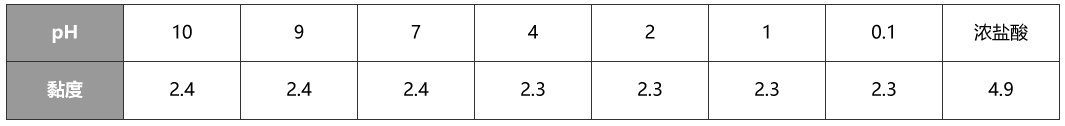

表7.4 pH值对5%PVP-K30水溶液黏度的影响（mPa·s）
